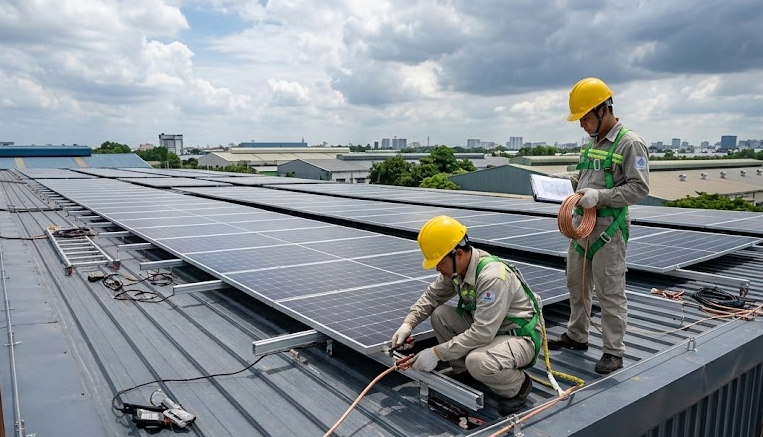

Kinh Nghiệm Chống Sét Cho Hệ Điện Mặt Trời Mái Tôn

Các huyện trung du và bán sơn địa tại Thanh Hóa hằng năm thường gánh chịu những đợt giông sét cục bộ vô cùng khốc liệt khi bước vào mùa hè. Đối với các hộ gia đình và trang trại vận hành giàn pin quang điện rải trên mái tôn diện tích rộng, nguy cơ bị phá hủy phần cứng do dòng điện xung sét là rất lớn. Nhiều chủ nhà lầm tưởng rằng căn biệt thự đã có kim thu lôi chống sét đánh thẳng (sét đánh trực tiếp) là toàn bộ trạm nguồn đã an toàn.

Đây là một điểm mù kỹ thuật tai hại. Khi một tia sét phóng xuống khu vực lân cận, dòng xung điện từ trường cực lớn sẽ cảm ứng trực tiếp lên giàn pin hoặc đường dây dẫn DC, tạo ra một làn sóng áp lực cao hàng nghìn vôn chạy dọc theo hệ thống. Nếu hạ tầng chống sét lan truyền bị lỗi cấu trúc, toàn bộ bo mạch Inverter, tụ điện và khối Lithium đắt tiền sẽ bị đánh cháy rụi trong tích tắc.

Dưới đây là log nhật ký chẩn đoán khuyết tật hệ thống và giải pháp khắc phục thực địa được bóc tách trực tiếp từ hồ sơ kỹ thuật điện mặt trời thạch thành của Visun.

1. Log Nhật Ký Chẩn Đoán: 3 Khuyết Tật Tiếp Địa Phổ Biến Tại Hiện Trường

Qua quá trình kiểm toán hạ tầng cho các trạm phát điện phát sinh sự cố lỗi bo mạch Inverter sau giông bão, thợ kỹ thuật của chúng tôi đã cô lập được 3 nguyên nhân cốt lõi do lỗi thi công của các đơn vị tay ngang:

Lớp khuyết tật 1: Đi chung bãi cọc tiếp địa an toàn cơ điện và bãi cắt sét

Đây là sai lầm chí mạng. Thợ thi công đấu nối dây tiếp địa bảo vệ vỏ máy (PE) và dây thoát sét lan truyền của tủ điện vào chung một bãi cọc tiếp địa sinh hoạt hằng ngày của gia đình. Khi có xung năng lượng sét đánh xuống, thay vì dòng điện được giải phóng sạch xuống lòng đất, một phần dòng điện áp lực cao sẽ bị hiện tượng “dòng điện ngược” xông thẳng vào vỏ thiết bị, đánh thủng bo mạch điều khiển dòng trung tâm.

Lớp khuyết tật 2: Chỉ số điện trở đất không đạt tiêu chuẩn công nghiệp

Một hệ thống chống sét lan truyền chỉ có giá trị khi điện trở đất đạt ngưỡng an toàn kỹ thuật (dưới 4 Ohm đối với hệ thống điện mặt trời). Tại các vùng đồi cao đất cằn cỗi, sỏi đá, thợ tay ngang chỉ đóng từ 1 đến 2 cọc đồng ngắn rồi lấp đất lại mà không đo đạc bằng đồng hồ chuyên dụng. Vào mùa hanh khô, đất mất độ ẩm, điện trở tăng vọt khiến dòng xung sét không thể thoát xuống đất, quay ngược lại phá hủy các tầng Attomat bảo vệ.

Lớp khuyết tật 3: Tiết diện dây thoát sét quá nhỏ hoặc đi góc vuông

Dòng xung sét có biên độ cực đại lớn và tần số rất cao, xu hướng di chuyển theo đường thẳng ngắn nhất. Nhiều đơn vị rải dây tiếp địa thoát sét bằng dây đồng tiết diện quá mỏng (dưới 6.0 mm vuông) hoặc bẻ góc vuông 90 độ khi đi men theo bờ tường. Tại các điểm bẻ góc vuông này, xung dòng điện sẽ phát sinh hiện tượng phóng điện hồ quang, đánh xuyên qua máng ghen và phá hủy hạ tầng cơ điện phụ cận.

2. Quy Trình Cấu Trúc Lại Hệ Thống Chống Sét Lan Truyền AC/DC

Để triệt tiêu hoàn toàn rủi ro xung áp, một giải pháp lắp điện mặt trời kiên cố bắt buộc phải phân bổ mạng lưới bảo vệ thành hai phân tầng độc lập bám sát thực địa:

[Giàn Pin Mái Tôn] ----> (Thiết bị Cắt Sét DC) ----> [Bo mạch Inverter]
                                  |
                                  v
                        [Bãi Tiếp Địa Cô Lập < 4 Ohm]

Tầng 1: Phòng ngự mặt trước bằng thiết bị cắt sét DC chuyên dụng (SPD)

Tại tủ điện trung tâm, kỹ sư bắt buộc phải tích hợp thiết bị cắt sét lan truyền DC tầng áp lực cao (thường là 600Vdc hoặc 1000Vdc tùy theo cấu trúc string tấm pin). Khi xuất hiện xung điện áp cao vượt ngưỡng an toàn, thiết bị SPD sẽ lập tức kích hoạt bo mạch chuyển mạch trong vòng vài phần triệu giây, ngắn mạch dòng xung áp và dẫn hướng an toàn toàn bộ dòng năng lượng điên cuồng đó xuống hệ thống bãi cọc tiếp địa độc lập trước khi nó chạm vào cổng đầu vào của Inverter.

Tầng 2: Phòng ngự mặt sau bằng cụm cắt sét AC tầng lưới điện

Xung sét không chỉ đến từ giàn pin trên mái nhà mà hoàn toàn có thể phóng ngược từ đường dây truyền tải lưới điện quốc gia EVN vào nhà khi có dông bão đánh vào trạm biến áp khu vực. Một hệ thống cơ điện hoàn hảo bám sát cấu trúc của hệ thống điện mặt trời Hybrid cao cấp luôn trang bị thêm khối cắt sét bảo vệ AC 1 pha hoặc 3 pha ở mặt sau Inverter để triệt tiêu dòng xung cảm ứng ngược.

3. Bản Hướng Dẫn Kỹ Thuật Thi Công Bãi Tiếp Địa Tiêu Chuẩn Công Nghiệp

Để đóng băng hoàn toàn rủi ro và bảo vệ tuổi thọ vòng đời cho các thiết bị đắt tiền như biến tần solax, quy trình thi công bãi tiếp địa thoát sét tại hiện trường vùng trung du bắt buộc phải tuân thủ nghiêm ngặt khung kỹ thuật:

1. Cấu trúc bãi cọc: Sử dụng tối thiểu từ 3 đến 5 cọc đồng nguyên chất chiều dài tiêu chuẩn 2.4 mét, khoảng cách đóng giữa các cọc phải bằng 2 lần chiều dài cọc (từ 4.5 đến 5 mét) để tránh hiện tượng hiệu ứng bóng râm điện trở.

2. Liên kết cơ khí kiên cố: Toàn bộ đầu cọc được kết nối liên kết bằng cáp đồng trần tiết diện tối thiểu 25 mm vuông, cố định bằng kẹp cọc chuyên dụng chịu dòng cao hoặc ứng dụng công nghệ hàn hóa nhiệt Goldweld để triệt tiêu hoàn toàn điểm tiếp xúc lỏng lẻo.

3. Xử lý giảm điện trở đất: Tại các vùng đồi đất sỏi sạn, bắt buộc phải đổ bổ sung hóa chất giảm điện trở đất (GEM) xung quanh lõi cọc để duy trì độ ẩm và giữ chỉ số điện trở bãi đất luôn ổn định dưới ngưỡng 4 Ohm suốt cả năm hằng năm.

4. Kết Luận

Chống sét lan truyền AC/DC và xây dựng hệ thống tiếp địa cô lập đạt chuẩn là điều kiện tiên quyết để bảo vệ trạm phát điện mặt trời vận hành an toàn qua mùa giông bão hằng năm. Việc chủ động kiểm soát chất lượng vật tư cơ điện ngay từ khâu đóng cọc ban đầu là giải pháp cốt lõi để bảo toàn dòng vốn đầu tư, tránh tình trạng tiền mất tật mang vì ham rẻ thuê thợ tay ngang tự chế hạ tầng tại nhà.

Gia chủ và chủ doanh nghiệp muốn cập nhật thêm bảng dự toán bóc tách thiết bị chi tiết của các gói công suất có thể tham khảo trực tiếp chuyên mục: báo giá điện mặt trời thanh hóa để cập nhật thông tin dòng tiền mới nhất hằng tuần.

• Ghi chú kỹ thuật thực địa: Tuyệt đối không sử dụng dây thép mạ kẽm thông thường để làm dây dẫn thoát sét lan truyền từ mái xuống đất, bắt buộc phải sử dụng cáp đồng bọc PVC tiết diện từ 6.0 mm vuông trở lên để đảm bảo tốc độ thoát dòng điện đỉnh phong.
