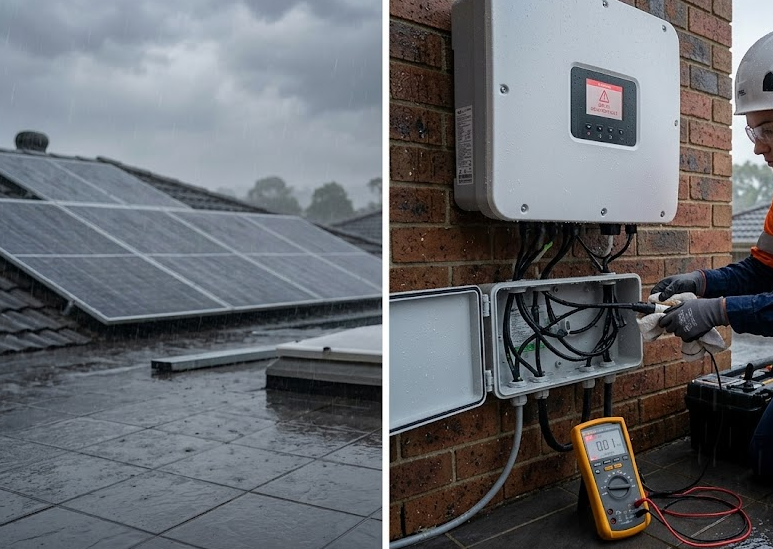

Vào mùa mưa bão hoặc những giai đoạn thời tiết nồm ẩm kéo dài tại miền Trung, rất nhiều hệ thống năng lượng tái tạo đột ngột gặp hiện tượng biến tần báo lỗi đỏ (thường hiển thị mã ISO Fault, Isolation Fault hoặc Ground Fault) và ngừng phát điện hoàn toàn. Đáng nói là khi trời hửng nắng, độ ẩm không khí giảm xuống, lỗi này lại tự động biến mất và máy vận hành bình thường. Hiện tượng chập chờn “mưa tắt nắng chạy” này chính là dấu hiệu cảnh báo điện trở cách điện của hệ thống dây dẫn hoặc giàn tấm pin đang bị suy hao nghiêm trọng dưới ngưỡng an toàn công nghiệp.
Về bản chất kỹ thuật, trước khi bắt đầu chu kỳ hòa lưới hằng ngày, bộ não Inverter sẽ tự động đo đạc chỉ số điện trở cách điện giữa cực dương (DC+), cực âm (DC-) của giàn pin so với hệ thống khung giàn tiếp địa đất. Nếu phát hiện chỉ số này tụt sâu dưới ngưỡng cho phép (thường là dưới 1 Megaohm), máy sẽ kiên quyết từ chối khởi động và khóa dòng phát để ngăn ngừa hiểm họa rò rỉ điện gây giật cho người sử dụng hoặc phóng điện hồ quang gây hỏa hoạn.
Để xử lý tận gốc điểm mù kỹ thuật này, chủ đầu tư cần bám sát cẩm nang chẩn đoán thực địa được đúc kết trực tiếp từ hồ sơ kỹ thuật của các kỹ sư Visun dưới đây.
01 / MA TRẬN KHUYẾT TẬT: 3 Nguyên Nhân Gây Rò Rỉ Điện Tầng Mái Vào Mùa Mưa
Qua quá trình kiểm toán và sửa chữa hạ tầng cho các dự án lỗi do các đội thợ vườn triển khai, kỹ sư cơ điện đã cô lập được 3 nguyên nhân cốt lõi gây suy hao màng điện trở cách điện:
Đầu giắc nối MC4 bị ngấm nước do bấm sai kỹ thuật
Đây là nguyên nhân chiếm tới 70% các ca xử lý lỗi cách điện hằng năm. Trong quá trình thi công, thợ tay ngang không sử dụng kìm kẹp cốt chuyên dụng mà dùng kìm răng thông thường để ép giắc MC4, khiến phần vỏ bọc cao su chống nước của giắc bị hở hoặc biến dạng. Khi mưa lớn kéo dài, nước mưa mang tính axit nhẹ thâm nhập vào lõi đồng, tạo thành một chiếc cầu dẫn điện siêu nhỏ rò rỉ dòng DC ra hệ khung nhôm định hình.
Vỏ cáp nguồn DC bị trầy xước do kéo dây sát cạnh tôn sắc nhọn
Khi rải cáp quang điện chạy dọc theo hệ mái, thợ không luồn dây vào ống bảo vệ mà để dây trần nằm đè lên sóng tôn. Dưới tác động hằng ngày hằng năm của sức gió gây rung lắc và hiện tượng giãn nở nhiệt của mái tôn, lớp vỏ bọc XLPE cách điện bị cạnh tôn sắc cứa rách, để lộ lõi đồng tiếp xúc trực tiếp với mái nhà khi có nước mưa làm chất dẫn. Việc gia chủ lựa chọn các phương án rẻ tiền hoặc tự lắp điện mặt trời tại nhà mà không am tường tiêu chuẩn kỹ thuật an toàn thường rất dễ vấp phải rủi ro chí mạng này.
Tấm pin bị nứt vỡ ngầm mặt kính hoặc bong tróc màng nền dải đáy
Các tấm pin chất lượng kém hoặc bị ngoại lực tác động (cành cây rơi, đá ném) gây ra các vết nứt chân chim siêu nhỏ trên bề mặt kính cường lực. Khi trời mưa, nước ẩm ngấm qua vết nứt chạm vào mạch cell pin bên trong, kích hoạt lỗi chạm đất Ground Fault lập tức.
02 / QUY TRÌNH BIÊN BIỆN PHÁP: 3 Bước Định Vị Điểm Rò Rỉ Dòng DC Tại Hiện Trường
Khi tiếp cận một trạm phát đại công suất bị lỗi cách điện, việc đi lật từng tấm pin hay kiểm tra từng mét dây bằng mắt thường là điều bất khả thi và lãng phí thời gian. Kỹ sư tổng thầu lắp đặt điện mặt trời tại Thanh Hóa chuyên nghiệp bắt buộc phải thực hiện quy trình cô lập phân mảnh bằng thiết bị chuyên dụng:
[Phát hiện lỗi ISO tại Inverter]
|
v
[Bước 1: Tách riêng từng String pin] ---> Xác định chuỗi pin bị suy hao chỉ số
|
v
[Bước 2: Sử dụng đồng hồ Megomet] ----> Đo điện trở cách điện từng cực DC+/- với đất
|
v
[Bước 3: Phương pháp chia đôi sơ đồ] -> Định vị chính xác tấm pin / giắc nối MC4 bị rò rỉ
-
Bước 1 – Phân mảnh hệ thống: Tiến hành ngắt Attomat DC tổng tại tủ điện, tách riêng biệt từng String (chuỗi) pin đang cắm vào các cổng MPPT của Inverter để đo đạc độc lập, tìm ra chính xác chuỗi pin nào đang làm sụt giảm chỉ số cách điện.
-
Bước 2 – Đo thông số bằng đồng hồ Megomet: Sử dụng đồng hồ đo điện trở cách điện chuyên dụng (thang đo điện áp 1000V). Tiến hành đo kiểm tra giữa cực dương (DC+) với dây tiếp địa và cực âm (DC-) với dây tiếp địa của chuỗi pin bị lỗi để xác định dòng dòng điện đang rò rỉ ở nhánh nào.
-
Bước 3 – Định vị bằng phương pháp chia đôi: Tách chuỗi pin bị lỗi ra làm hai nửa bằng nhau tại vị trí giữa mái. Tiến hành đo điện trở của từng nửa chuỗi. Nửa chuỗi nào có chỉ số điện trở thấp dưới 1 Megaohm chính là nơi chứa điểm khuyết tật. Tiếp tục chia đôi nửa chuỗi đó cho đến khi định vị chính xác 1 tấm pin hoặc 1 đầu giắc MC4 bị rò điện để tiến hành thay thế xử lý cục bộ.
03 / TIÊU CHUẨN THI CÔNG KHÁNG ẨM: Đóng Băng Rủi Rõ Ngay Từ Khâu Thiết Kế
Để một trạm phát điện xanh vận hành kiên cố xuyên suốt vòng đời trên 25 năm mà không dính lỗi rò điện, một giải pháp lắp điện mặt trời chuẩn công nghiệp đòi hỏi khắt khe bộ tiêu chuẩn thi công phần cứng cơ điện:
-
Hạ tầng ống ghen bảo vệ khép kín: Toàn bộ đường dây cáp nguồn DC chạy trên hệ mái bắt buộc phải luồn trong ống nhựa cứng uPVC chống cháy, kháng tia UV hoặc đi trong máng cáp tôn sơn tĩnh điện có nắp đậy chắn chắn. Các đầu ống ghen khi thoát dây ra phải được bo kín bằng ốc siết cáp (Cable gland) để ngăn chặn tuyệt đối nước mưa chảy ngược vào trong lòng ống.
-
Treo cao toàn bộ hệ thống đầu nối giắc MC4: Khi liên kết các tấm pin lại với nhau, các đầu giắc MC4 tuyệt đối không được để nằm thả nổi trên mặt sàn bê tông hoặc nằm áp sát vào máng sóng tôn – nơi nước mưa dễ đọng lại. Toàn bộ đầu giắc phải được thít gọn gàng bằng lạt nhựa chịu nhiệt chuyên dụng vào thanh xương nhôm định hình của giàn tấm pin.
-
Tuyển chọn bộ não biến tần sở hữu cảm biến ISO nhạy bén: Các dòng dòng biến tần solax thế hệ mới luôn được trang bị hệ thống kiểm soát điện trở cách điện liên tục hằng ngày với độ chính xác cực cao, giúp phát hiện sớm các điểm rò rỉ siêu nhỏ ngay khi dòng điện mới chớm rò rỉ, bảo vệ an toàn tuyệt đối cho hệ thống cơ điện toàn công trình.
04 / KẾT LUẬN
Sự cố lỗi cách điện Isolation Fault mùa mưa ẩm hoàn toàn có thể phòng ngừa triệt để nếu công trình được triển khai bằng một quy trình cơ điện chuẩn chỉ ngay từ đầu. Việc lựa chọn vật tư cáp dẫn chất lượng cao, bấm giắc MC4 bằng kìm thủy lực chuyên dụng và đi ống bảo vệ khép kín chính là chìa khóa vàng để doanh nghiệp đóng băng hoàn toàn OpEx bảo dưỡng hằng năm, đảm bảo trạm phát vận hành liên tục ổn định sinh dòng tiền thụ động suốt ba thập kỷ.
Gia chủ và chủ doanh nghiệp muốn cập nhật thêm bảng dự toán thiết bị chi tiết của các gói công suất có thể tham khảo trực tiếp chuyên mục: báo giá điện mặt trời thanh hóa để cập nhật thông tin dòng tiền mới nhất hằng tuần.
-
Ghi chú kỹ thuật thực địa: Khi tiến hành đo đạc cách điện bằng đồng hồ Megomet điện áp cao hằng ngày hằng giờ, kỹ sư bắt buộc phải mang găng tay cao su cách điện tiêu chuẩn và ngắt hoàn toàn kết nối với Inverter để tránh xung điện áp cao đánh thủng bo mạch điều khiển trung tâm.
